Douilles BGS : 1/4″, 3/8″, 1/2″ ou 3/4″, 6 pans ou 12 pans, laquelle choisir ?

Choisissez d’abord le carré d’entraînement de votre cliquet (1/4″, 3/8″, 1/2″ ou 3/4″), puis le profil : 6 pans pour transmettre du couple sans abîmer l’écrou, 12 pans pour engager la douille plus facilement dans un accès étroit. Prenez une douille longue pour un écrou monté sur goujon, et une douille à choc, phosphatée, dès que l’outil est une clé à chocs. Les intitulés des références BGS donnent ces informations dans l’ordre : profil, carré, ouverture de clé.

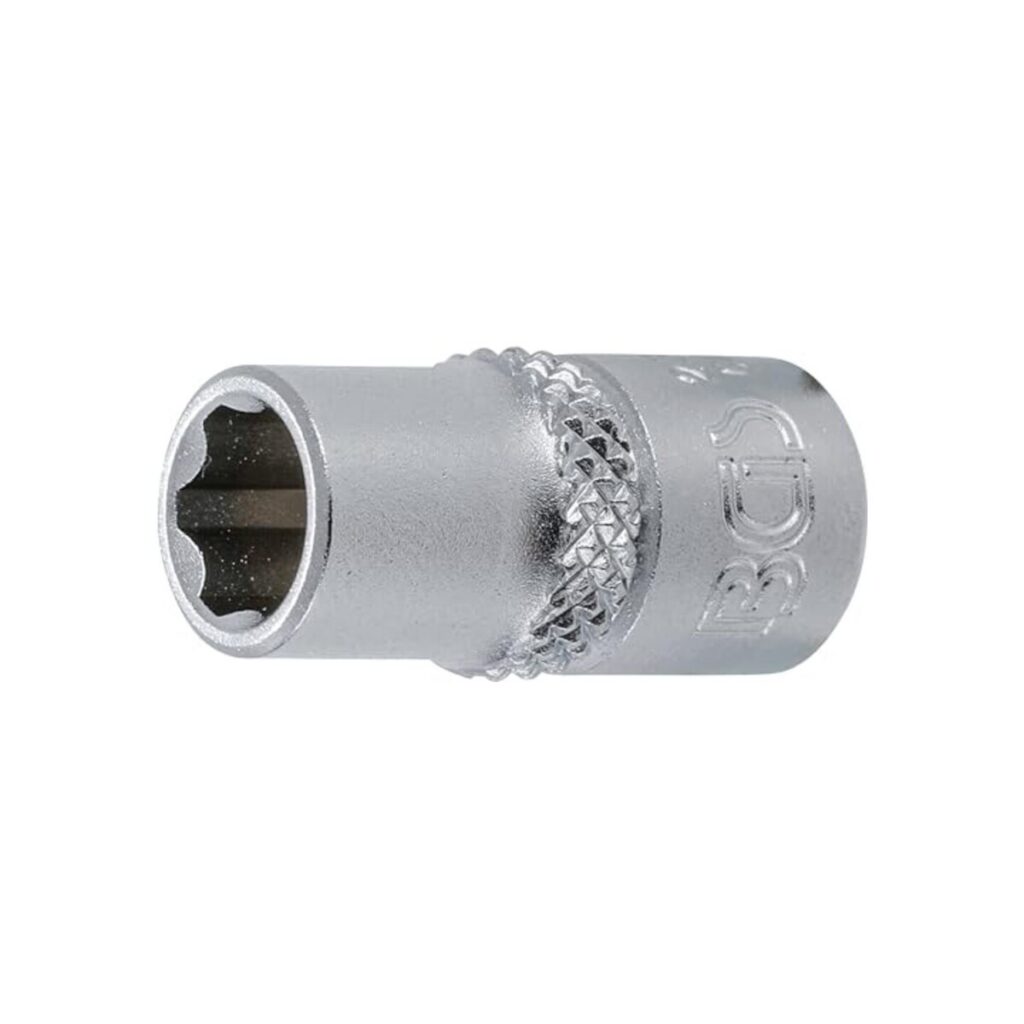

Lire une référence BGS : « Douille Super Lock 1/4″ 7 mm »

Une douille se décrit par trois mesures. Le carré d’entraînement est le côté du trou carré qui reçoit le cliquet : il s’exprime en pouces (1/4″, 3/8″, 1/2″, 3/4″) et BGS l’indique aussi en millimètres arrondis, d’où les mentions « 6,3 mm (1/4″) », « 10 mm (3/8″) », « 12,5 mm (1/2″) » et « 20 mm (3/4″) » dans les intitulés. L’ouverture de clé est la taille de l’écrou ou de la tête de vis, en millimètres, ou en pouces pour les fixations anglo-saxonnes (9/16, 5/8, 11/16). Le profil décrit la forme intérieure de la douille : six pans, douze pans, Super Lock, profil E ou porte-embout.

Quel carré d’entraînement : 1/4″, 3/8″, 1/2″ ou 3/4″ ?

Le carré doit être celui de votre cliquet ou de votre clé à chocs, sinon la douille ne se monte pas sans adaptateur. Si vous partez de zéro, la logique est celle du couple à transmettre.

• 1/4″ (6,3 mm) : petites fixations, de 4 à 14 mm environ. Électronique, électroménager, habillages intérieurs, vis à empreinte Torx ou cruciforme via une douille à embout. Compact et précis, pour peu de couple.
• 3/8″ (10 mm) : le format polyvalent de l’atelier, d’environ 8 à 19 mm. Il couvre la majorité des vis de moteur, de périphériques et de meubles métalliques.
• 1/2″ (12,5 mm) : mécanique auto et moto, roues, trains roulants, gros assemblages. C’est aussi le carré courant des clés à chocs.
• 3/4″ (20 mm) : poids lourds, agricole, industrie. Ouvertures de 30 mm et plus, comme la douille à choc six pans de 48 mm.

6 pans ou 12 pans ?

Six pans : le couple et les écrous fatigués

Une douille six pans épouse les six faces de l’écrou. La surface d’appui est plus grande, donc la douille supporte davantage de couple et arrondit moins un écrou déjà marqué. C’est le profil à privilégier pour desserrer une fixation grippée, et le seul proposé sur les douilles à choc du catalogue.

Douze pans : l’accès et la rapidité d’engagement

Avec douze positions au lieu de six, la douille s’engage tous les 30° : utile quand on ne voit pas l’écrou ou que le débattement du cliquet est faible. En contrepartie, l’appui se fait davantage sur les arêtes. Réservez ce profil au serrage courant, pas aux écrous abîmés.

Super Lock : ménager les têtes

Le profil Super Lock de BGS est conçu pour entraîner l’écrou sur ses faces plutôt que sur ses arêtes. Il limite l’arrondissement des têtes légèrement marquées, en usage manuel.

Courte ou longue ?

La douille standard suffit pour un écrou affleurant. Dès que l’écrou est monté sur un goujon ou une vis qui dépasse, le filetage bute au fond d’une douille courte : il faut une douille longue, dont la profondeur laisse passer la tige. Les jeux de douilles longues (10 à 24 mm en 1/2″, 11 pièces six pans en 3/8″) couvrent d’un coup ce besoin sur une plage complète.

Chromée ou à choc ?

Une douille chromée est prévue pour le cliquet et la clé manuelle. Une douille à choc se reconnaît à sa finition noire phosphatée et à ses parois plus épaisses : les références BGS du catalogue sont en acier chrome-molybdène, avec logement pour goupille de blocage et joint caoutchouc, ce qui retient la douille sur la clé à chocs. N’utilisez jamais une douille chromée sur une clé à chocs : elle peut éclater. L’inverse est possible, une douille à choc travaille très bien à la main.

Profil E, Torx, XZN : les douilles pour empreintes

• Profil E (E10, E12, E14, E24) : pour les vis Torx externes, à tête en étoile en relief, fréquentes sur les moteurs et étriers de frein récents. Le numéro E doit correspondre exactement à la vis.
• Douilles à embout Torx (T30, T40, T50, T65, T80) : un embout Torx monté sur un corps de douille. La version « percée » accepte les vis Torx de sécurité à téton central. La longueur (38, 55, 75, 100 ou 140 mm) se choisit selon la profondeur du logement de la vis.
• XZN (M7, M8, M10) : denture multiple à douze cannelures, courante sur les culasses et transmissions de véhicules allemands. À ne pas confondre avec le Torx.
• Six pans creux (3 à 18 mm) : pour les vis à empreinte hexagonale, dites « BTR ».

Ces douilles à embout existent aussi en version à choc, pour les vis de culasse ou de volant moteur serrées à fort couple.

Sélection BGS disponible chez Ponera

La sélection réunit un exemple de chaque cas décrit : carré 1/4″, 3/8″ et 1/2″, six et douze pans, douille longue, douille à choc, profil E, embout Torx et XZN. Les prix et disponibilités sont actualisés automatiquement depuis le catalogue Ponera.

Questions fréquentes

Quelle douille pour un cliquet 1/2″ et un écrou de roue de 17 mm ?

Une douille six pans 17 mm au carré 1/2″. Si vous utilisez une clé à chocs, prenez la version à choc phosphatée, pas la chromée.

Puis-je monter une douille 3/8″ sur un cliquet 1/2″ ?

Oui, avec un adaptateur réducteur 1/2″ vers 3/8″. Le couple admissible reste celui de la douille la plus petite : ne desserrez pas une fixation de roue avec une douille 3/8″.

À quoi sert une douille à choc si j’utilise un cliquet ?

À rien de plus qu’une douille chromée, mais elle fonctionne parfaitement à la main. Si vous prévoyez d’acheter une clé à chocs, autant constituer le jeu directement en douilles à choc.

Comment savoir si ma vis est Torx ou XZN ?

Comptez les branches de l’empreinte : six pour le Torx, douze cannelures pour le XZN. Un embout Torx forcé dans une empreinte XZN abîme la vis.
